¿Qué son el alzado, la planta y el perfil de una figura?
El alzado, la planta y el perfil constituyen las tres proyecciones ortogonales fundamentales del dibujo técnico para representar una figura tridimensional en un plano. El alzado es la vista frontal, la planta corresponde a la vista superior y el perfil muestra la vista lateral del objeto. Juntas, permiten definir con precisión la forma completa de cualquier pieza o espacio sin recurrir a distorsiones gráficas.
La representación gráfica de un cuerpo tridimensional sobre una superficie bidimensional exige eliminar la distorsión propia de las perspectivas cónicas o axonométricas, dos técnicas que profundizamos en nuestro artículo sobre las perspectivas en el dibujo.
Para lograr una definición geométrica inequívoca, el dibujo técnico recurre al sistema diédrico de proyección cilíndrica ortogonal, regulado en España por la norma UNE 1-032-82 y coordinado a nivel internacional mediante la norma ISO 128-82. Mediante este procedimiento, la figura se sitúa en el interior de un triedro trirrectángulo imaginario y sus contornos se proyectan de forma perpendicular sobre los planos vertical, horizontal y de perfil.
El resultado es un conjunto coordinado de vistas que conserva las proporciones, ángulos y dimensiones reales de la figura, permitiendo su interpretación universal en proyectos de arquitectura, ingeniería e interiorismo.
| Vista Ortogonal | Plano de Proyección | Dirección de la Mirada del Observador | Dimensiones Representadas |
|---|---|---|---|
| Alzado | Plano Vertical Principal (PV) | Frontal, perpendicular al objeto | Altura y anchura |
| Planta | Plano Horizontal (PH) | Superior, desde arriba hacia abajo | Anchura y profundidad |
| Perfil | Plano de Perfil Lateral (PP) | Lateral, desde la izquierda o la derecha | Altura y profundidad |
¿Qué es el alzado?
El alzado es la proyección ortogonal del objeto sobre el plano vertical, obtenida al situar la línea de visión del observador en posición totalmente perpendicular a la fachada o cara principal de la figura. Dentro del sistema de representación normalizado, el alzado se erige como la vista determinante del dibujo técnico, el eje articulador a partir del cual se posicionan y alinean el resto de proyecciones ortogonales.
La elección adecuada del alzado condiciona la claridad conceptual de todo el plano técnico.
Según las directrices de la norma UNE 1032 y la norma ISO 128, la selección del alzado principal debe someterse a criterios técnicos rigurosos ya que debe elegirse la cara del objeto que muestre su forma más característica, la mayor cantidad de detalles constructivos y la mayor complejidad geométrica.
La normativa exige además seleccionar un alzado que reduzca al mínimo la presencia de contornos y aristas ocultas, evitando la saturación de líneas discontinuas para garantizar la máxima legibilidad durante la fase de fabricación o construcción. Desde el punto de vista dimensional, el alzado suministra de forma directa las magnitudes de anchura y altura de la figura.
¿Qué es la planta o vista de planta?
La planta o vista de planta es la proyección ortogonal que se obtiene al observar el objeto desde la parte superior, dirigiendo la proyección visual de manera perpendicular hacia el plano horizontal. Esta representación ofrece un mapa espacial superior del cuerpo dibujado, indispensable para definir la superficie que ocupa en el plano de sustentación.
En el llamado Sistema Europeo o Método de Proyección del Primer Diedro (ISO-E), regulado por la norma UNE 1-032-82, existe una dependencia espacial estricta entre las vistas. La vista de planta debe colocarse sistemáticamente en la posición inferior, dibujándose de manera paralela y perfectamente alineada justo debajo del alzado.
Esta disposición garantiza que la dimensión de anchura guarde una correspondencia milimétrica exacta entre ambas representaciones. Las dimensiones que quedan completamente definidas en la vista de planta son la anchura y la profundidad.
En diseño de interiores y arquitectura, la planta es el plano directriz fundamental ya que sobre ella se traza la distribución edilicia, la disposición modular del equipamiento y las trayectorias de circulación del espacio.
¿Qué es el perfil?
El perfil es la proyección ortogonal que muestra la vista lateral del objeto, obtenida al proyectar el cuerpo sobre un plano vertical auxiliar perpendicular tanto al plano del alzado como al plano horizontal de la planta.
Su función técnica principal es aportar la dimensión de profundidad en correspondencia directa con la altura, resolviendo la volumetría de aquellos cuerpos cuyas caras laterales presentan oblicuidades, escalonamientos o cavidades que la planta y el alzado no explicitan por completo.
En la normalización diédrica existen dos perfiles posibles, cuya denominación y ubicación gráfica están codificadas por el Sistema Europeo ISO-E:
- Perfil izquierdo: vista resultante de mirar el objeto desde su costado izquierdo. En el plano normalizado, se proyecta y dibuja a la derecha del alzado principal.
- Perfil derecho: vista obtenida al observar la figura desde su costado derecho. Se representa a la izquierda del alzado principal.
Esta disposición cruzada responde a la dinámica del abatimiento del cubo de proyección sobre el plano principal, donde el plano de perfil sobre el que se proyecta la imagen se despliega abriéndose hacia el lado opuesto a la posición del observador.
¿Cuál es la diferencia entre alzado, planta y perfil?
La diferencia entre alzado, planta y perfil está en el punto de vista desde el que se observa el objeto: el alzado muestra la cara frontal, la planta muestra la vista desde arriba y el perfil muestra el lateral. Las tres son proyecciones ortogonales de una misma figura, pero cada una resuelve dimensiones distintas y se combinan para definir su forma completa sin ambigüedad.
| Vista | Punto de observación | Qué resuelve |
|---|---|---|
| Alzado | De frente | Anchura y altura |
| Planta | Desde arriba | Anchura y profundidad |
| Perfil | Desde el lateral | Altura y profundidad |
Esta distinción es la que evita errores habituales al empezar a interpretar planos: confundir la planta con una vista "aérea" genérica, o pensar que el perfil es una vista secundaria y prescindible. En realidad, ninguna de las tres vistas es opcional, ya que cada una aporta una pareja de dimensiones que las otras dos no pueden mostrar por sí solas.
Las 6 vistas de todo objeto
Aunque en la mayoría de aplicaciones prácticas la combinación de alzado, planta y perfil resulta suficiente para definir una pieza o espacio tridimensional, geométricamente todo objeto encerrado en el espacio posee seis vistas principales.
Corresponden a las proyecciones ortogonales directas sobre las seis caras internas de un cubo imaginario que rodea por completo a la figura.
| Denominación | Nombre Técnico | Dirección de Observación | Posición en el Plano (Sistema Europeo ISO-E) |
|---|---|---|---|
| Vista A | Alzado Principal | Frente del objeto | Posición central de referencia |
| Vista B | Planta o Vista Superior | Desde arriba | Directamente debajo del Alzado A |
| Vista C | Perfil Izquierdo | Desde la izquierda del objeto | A la derecha del Alzado A |
| Vista D | Perfil Derecho | Desde la derecha del objeto | A la izquierda del Alzado A |
| Vista E | Vista Inferior | Desde abajo | Directamente encima del Alzado A |
| Vista F | Vista Posterior | Desde la parte trasera | A la derecha del Perfil C o en el extremo izquierdo |
El principio rector de la norma UNE 1032 / ISO 128 sobre el uso de las seis vistas establece que el número de proyecciones representadas en un plano debe limitarse al mínimo estrictamente necesario para definir la figura sin ambigüedad. Incluir vistas redundantes que no aporten información dimensional nueva, o que multipliquen innecesariamente las líneas ocultas, va en contra de los principios de economía y claridad gráfica del dibujo técnico industrial.

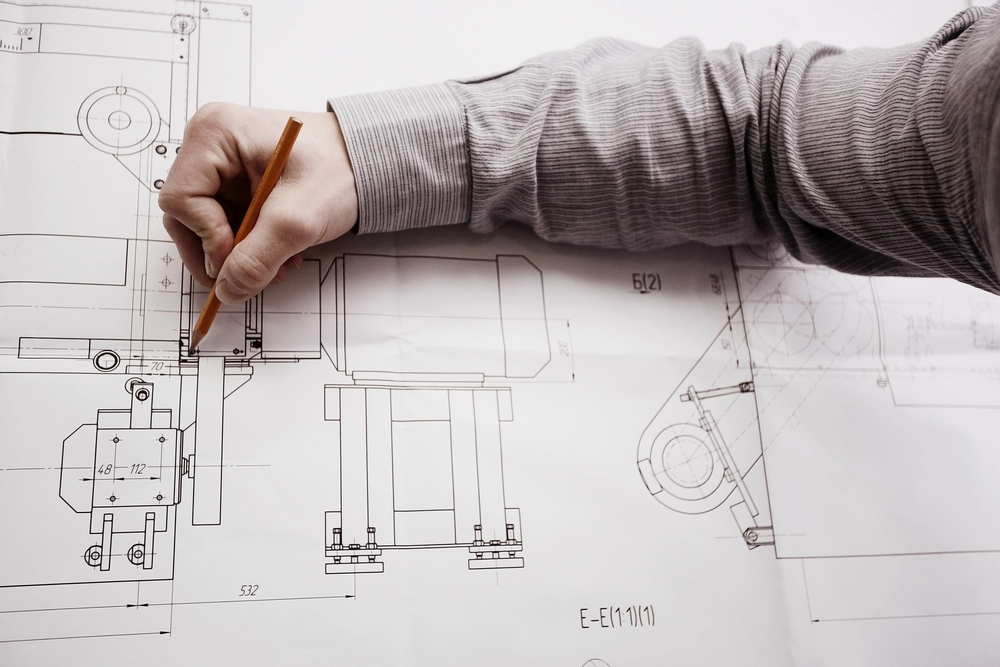

¿Cómo se representan las tres vistas en un plano?
Representar las tres vistas sobre una lámina de dibujo o en un modelo CAD exige aplicar de forma sistemática el procedimiento de abatimiento de los planos de proyección y la correspondencia dimensional estricta entre vistas.
El trazado normalizado se inicia fijando la posición del alzado en la zona superior izquierda o central del formato elegido, que debe cumplir con la serie de formatos normalizados de papel UNE 1026 / ISO 5457 (A4, A3 o A2).
Una vez dibujado el alzado, se trazan líneas proyectantes auxiliares de trazo muy fino descendentes desde cada uno de sus vértices y puntos de cambio de geometría. Sobre estas líneas de referencia se dibuja la planta, asegurando que su anchura total coincida exactamente con la del alzado.
Después, mediante el traslado de las alturas desde el alzado y de las profundidades desde la planta (con arcos de 90 grados o líneas auxiliares a 45 grados desde el origen de coordenadas), se traza el perfil.
Para que la representación sea reglamentaria, el dibujo debe incorporar las especificaciones de la norma UNE-EN ISO 128-1:2020 sobre el tipo y jerarquía de las líneas utilizadas.
| Tipo de Línea | Configuración Gráfica | Aplicación en las Vistas |
|---|---|---|
| Continua gruesa | 0,5 a 0,7 mm | Contornos vistos y aristas visibles del objeto |
| De trazos fina | 0,25 a 0,35 mm | Contornos ocultos y aristas no visibles |
| Fina de trazo y punto | 0,18 a 0,25 mm | Ejes de simetría, centros de revolución y trayectorias |
| Fina continua | 0,18 a 0,25 mm | Líneas de cota, auxiliares de cota y rayados de corte |
El plano debe completarse incorporando el cuadro de rotulación o cajetín normalizado bajo la norma UNE 1035 / ISO 7200, ubicado obligatoriamente en la esquina inferior derecha del formato. Este cuadro debe contener el símbolo oficial del método de proyección empleado (el tronco de cono que identifica al Sistema Europeo ISO-E), la escala utilizada, la unidad de medida (milímetros por defecto en el marco ISO-E) y los datos de identificación del autor y del proyecto.
¿Para qué sirven en un proyecto de interiorismo?
En el desarrollo profesional del diseño de interiores y la arquitectura, traducir una idea espacial abstracta a un proyecto ejecutable exige la articulación rigurosa de las vistas ortogonales. Mientras que los renders fotorrealistas en 3D cumplen una función comercial y de comunicación con el cliente final, el alzado, la planta y el perfil constituyen la documentación técnica imprescindible para la presupuestación, licitación y dirección de obra.
La vista de planta permite estructurar la zonificación del espacio, calcular las superficies útiles y construidas, diseñar las circulaciones ergonómicas y posicionar las instalaciones generales de fontanería, electricidad y climatización.
Los alzados interiores, por su parte, son clave para definir el diseño de paramentos verticales, la integración de mobiliario a medida, el despiece de revestimientos cerámicos o de madera, y la ubicación en altura de mecanismos e iluminación.
Los perfiles y secciones transversales, finalmente, resuelven los detalles constructivos en puntos críticos como encuentros entre pavimentos y paramentos, estructuras de falsos techos o la configuración de escaleras y altillos.
En nuestras clases de dibujo técnico vemos que dominar la interpretación y el trazado de estos planos es una competencia transversal imprescindible en la formación de un diseñador de interiores, porque garantiza la capacidad de dialogar en el mismo lenguaje técnico con arquitectos, aparejadores, industriales y constructores en obra.
En el ecosistema profesional actual, el levantamiento de planos se ejecuta con programas avanzados de CAD y software de modelado BIM (Building Information Modeling) como SketchUp, Revit, Graphisoft BIMx o Morpholio Trace. Estas plataformas automatizan la extracción instantánea de alzados, plantas y secciones a partir de un modelo volumétrico centralizado. Sin embargo, la comprensión conceptual de la geometría diédrica, la correcta selección del alzado y el dominio de las normas UNE e ISO siguen siendo la base indispensable para supervisar la calidad de la documentación gráfica.
